Contenu:
1 x Répéteur: R-01
1 x Manuel d’utilisateur
Caractéristique:
Le répéteur de signal est un équipement émetteur-récepteur qui relaie le signal RF sans fil. Il reçoit un signal sans fil faible, puis envoie ce signal sans fil avec haute puissance pour étendre la distance de transmission.
Deux versions de fréquence sont disponibles: 315 MHz et 433 MHz, vous devez choisir la même fréquence pour le répéteur en fonction de votre signal.
Prend en charge plusieurs puces d'encodage de code d'apprentissage et de code fixe.
Prend en charge plusieurs résistances d'oscillation.
Le répéteur a une fonction d’apprentissage, il peut apprendre et stocker 100 signaux d’émetteur différents.
Le répéteur ne peut relayer que les signaux déjà appris, en évitant d’autres signaux non liés.
Spécification:
Fréquence de travail: 315 MHz / 433.92 MHz
Tension de travail: CC 12V
Prise en charge des puces d'encodage de code fixe: 2264, 2262, 2260, 2240
Prise en charge des puces d'encodage de code d'apprentissage: 1527
Plage de résistance à l'oscillation: 1.5 M ~ 4.7 M pour le code fixe ou 120K ~ 430K pour le code d'apprentissage
Courant statique: 30mA
Courant de travail: 150~180mA
Distance de transmission: 1500M dans le champ libre
Temps de transmission: la même durée que le signal d'origine a été transmis
Dimension: 100 x 90 x 35 mm

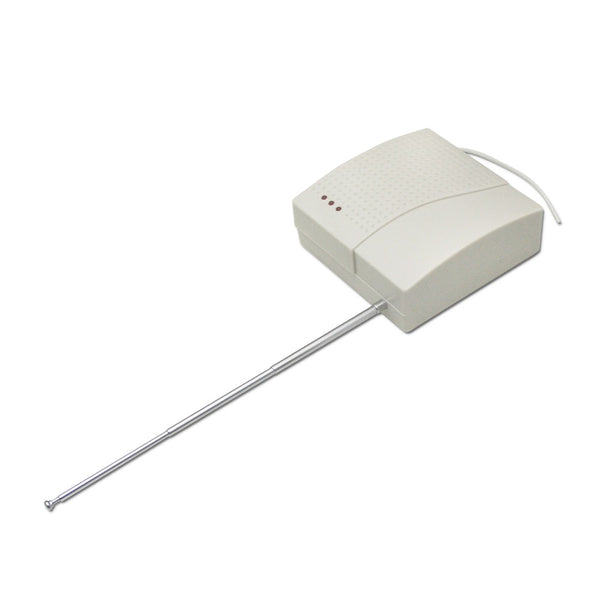

Le voyant d'état: Indicateur d'état de fonctionnement.
Le voyant signal: Lorsque le signal est relayé, cette LED clignote rapidement.
Le voyant d'alimentation: Indicateur d’alimentation.
Comment utiliser le répéteur :

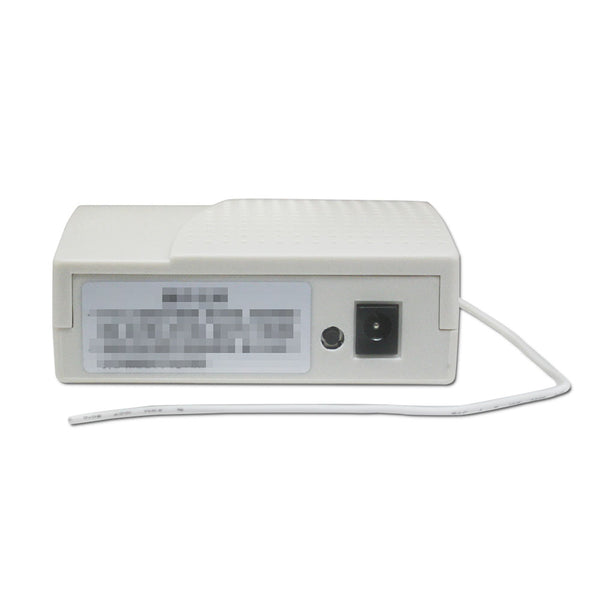

1) Connectez l'alimentation CC 12V au répéteur et le voyant d'alimentation s'allumera.
2) Faites fonctionner le répéteur pour apprendre le signal de l'émetteur qui doit être relayé.
3) Test : Après avoir appuyé sur l'émetteur pour transmettre un signal, le voyant signal clignote rapidement, cela signifie que le répéteur répète ce signal.
4) Placez le répéteur dans la bonne position entre l'émetteur et le récepteur, et déployez complètement son antenne télescopique.
Comment apprendre les signaux :
Appuyez et maintenez enfoncé le bouton du répéteur pendant environ 4 à 5 secondes jusqu'à ce que le voyant d'état clignote, puis relâchez le bouton. Appuyez sur l'émetteur pour émettre un signal, le voyant d'état s'éteint immédiatement. Cela signifie que le répéteur a appris ce signal avec succès.
Le répéteur peut apprendre 100 signaux avec différents codes.
Comment supprimer tous les signaux stockés :
Si vous ne voulez pas que le répéteur fonctionne avec l'émetteur, vous pouvez supprimer tous les signaux stockés dans le répéteur.
Opération: Appuyez et maintenez enfoncé le bouton du répéteur pendant environ 9 à 10 secondes jusqu'à ce que le voyant d'état lignote pendant 4 secondes, puis s'éteigne, puis relâchez le bouton. A ce moment, tous les signaux stockés sont supprimés.
N. B.:
1) Le répéteur ne peut pas apprendre ou transmettre le signal de code nul, tel que le signal de code fixe avec le code 00000000.
2) Le temps de transmission de chaque signal ne peut pas être trop long et le meilleur temps est de 1 à 5 secondes. Si le temps de transmission est trop long, le répéteur est facilement endommagé.
