Ce étanche kit interrupteur télécommande sans fil longue distance utilise un émetteur avec 4 boutons pour contrôle 4 récepteurs avec sortie CC 6V 9V 12V 24V.
Application:
Ce récepteur radio est un appareil électrique avec la sortie d'alimentation en CC à 1 canal. Il et l'émetteur forment un système contrôle sans fil. Il peut être utilisé dans l'automatisation industrielle, l'automatisation de l'agriculture et la domotique, par exemple, l'usine, maison, ferme, pâturage, véhicule, bateau, opération en mer, etc. Il peut longue distance commande lampes extérieur,lampe de jardin,pompe,moteur,ventilateurs,électrovannes électriques,serrure électrique,lampe solaire extérieur,ou autre équipements électrique CC.
Caractéristiques:
Commande sans fil, facile à installer.
Quatre versions de tension de fonctionnement: CC 6V, 9V, 12V, 24V en option.

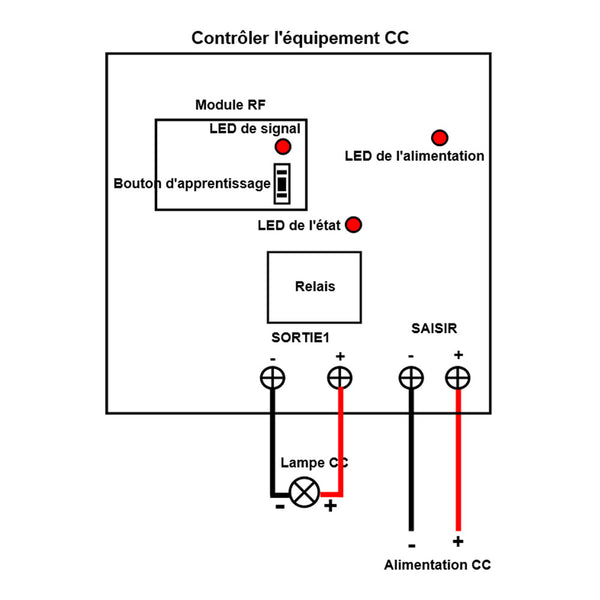

Sortie de l'alimentation en CC: Il peut contrôler l'équipement CC avec un voltage de CC 6V / 9V / 12V / 24V.
L'émetteur / télécommande peut contrôler le récepteur dans une distance de travail fiable en tout endroit.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur est doté des protections intégrée pour le courant inverse et la surintensité.
Le récepteur fonctionne uniquement avec l’émetteur sélectionné qui est couplé au récepteur.
Deux récepteurs ou plus peuvent être utilisés dans la même zone.
Paramètres de Récepteur:
Modèle: S1XB-DC06 / S1XB-DC09 / S1XB-DC12 / S1XB-DC24
Alimentation (tension de fonctionnement): CC6V (S1XB-DC06), CC12V±1V (S1XB-DC12), CC9V±1V (S1XB-DC09), CC24V±1V (S1XB-DC24), la tension de fonctionnement doit être spécifiée lors de la commande.
Type de sortie: CC6V (S1XB-DC06), CC12V (S1XB-DC12), CC9V (S1XB-DC09), CC24V (S1XB-DC24).
Canal: 1 canal
3 Modes Sélectionnables: Autoblocage, Momentané, Interblocage
Courant Statique: ≤ 6mA
Courant de charge maximum du relais: 10A / chaque canal
Gamme de fils pour les bornes: 22-12 AWG
Fréquence de travail: 433.92MHz
Température de fonctionnement: -20°C ~ 70°C

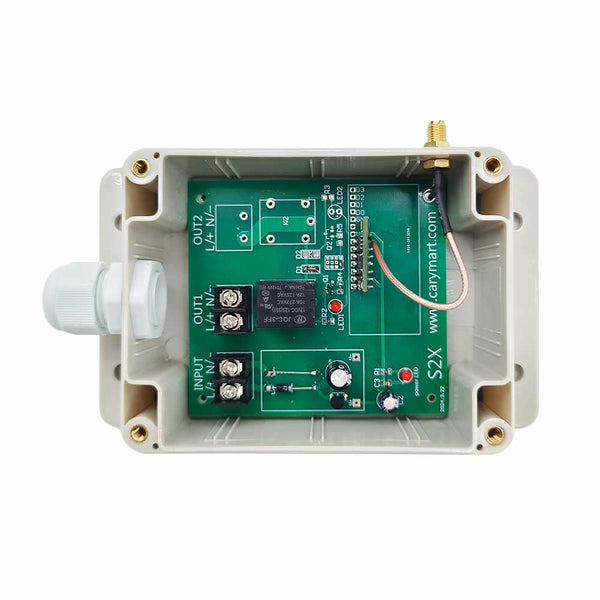

Dimension de PCB: 90mm x 59mm x 18mm

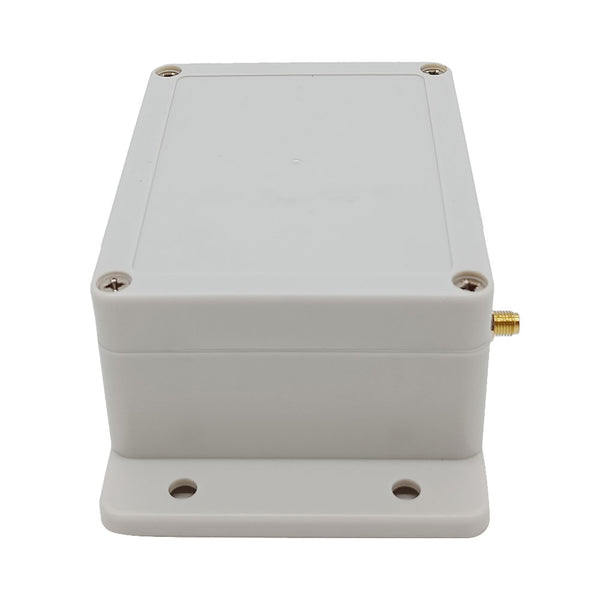

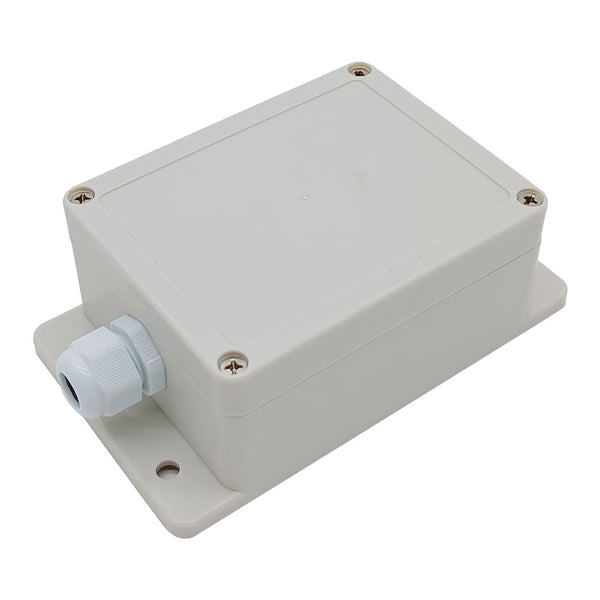

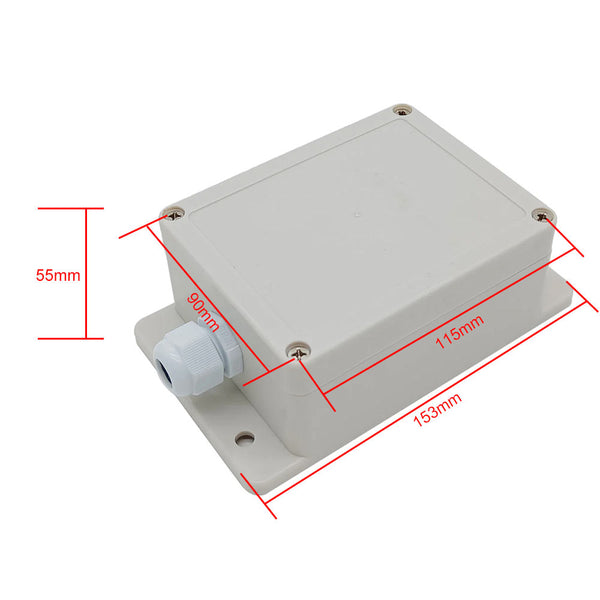

Dimension de Coque en plastique: 100mm x 68mm x 50mm

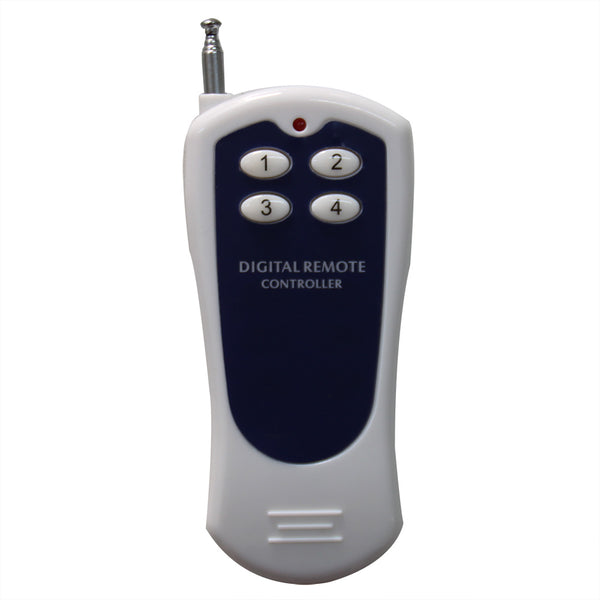

Paramètres de l'émetteur:
Modèle: 0021018 (CV-4)
Canal/bouton: 4
Symbole de bouton: 1, 2, 3, 4

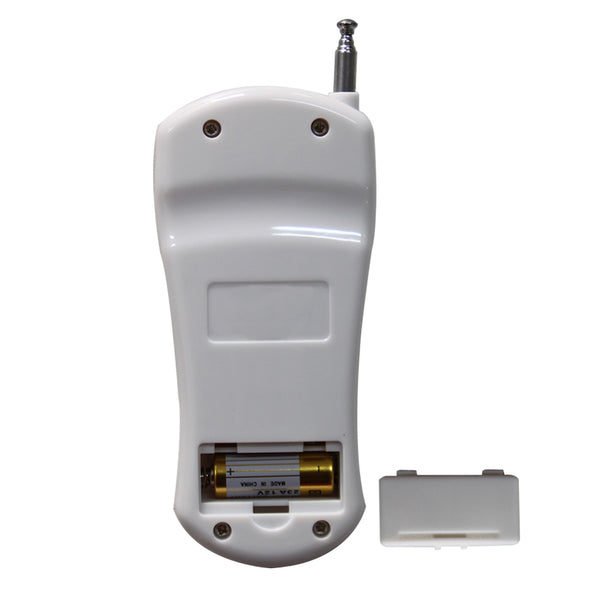

Voltage de travail: 12V (1 x 23A -12V batterie, peut être utilisé pour 12 mois )
Courant de travail: 15mA
Fréquence de travail: 433.92MHz
Distance d’émission: 500 mètres / 1500ft (théoriquement )
Mode de modulation: ASK
Température d’opération: -20 ° C ~ 70 ° C
Dimension: 110mm x 50mm x18mm
Correspondant à l'émetteur:
Le récepteur peut travailler avec les différents émetteurs, par exemple modèle CV-4 (500 mètres), ou CB-4 (1000M) etc.
Gamme de Travail:
Avec un émetteur (par exemple CV-4) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 500 mètres dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.

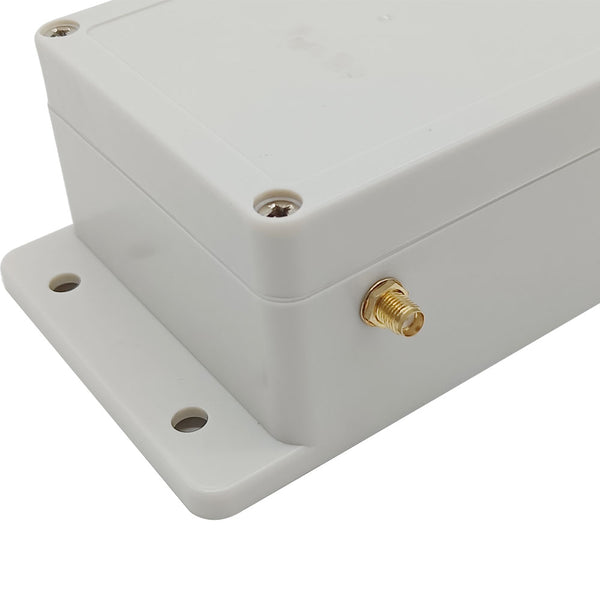

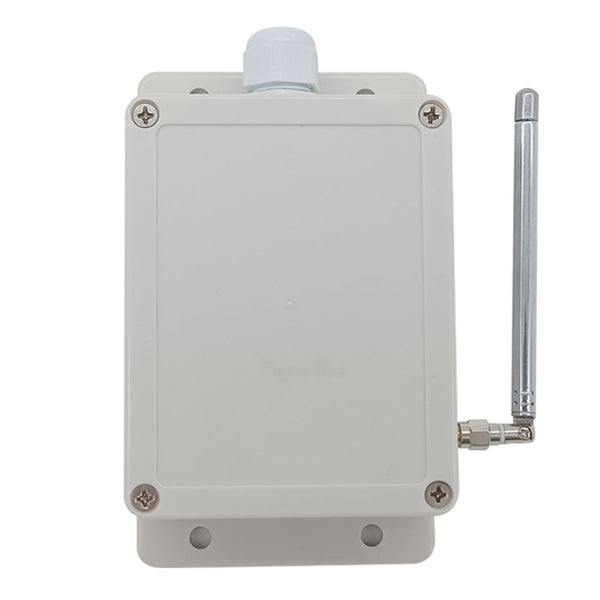

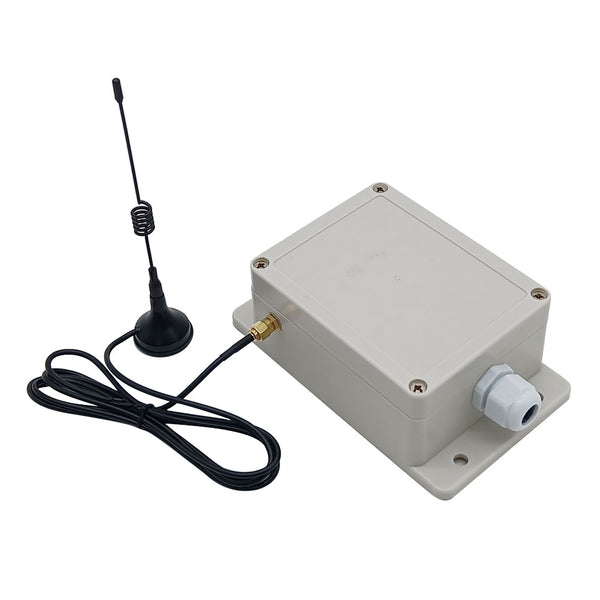

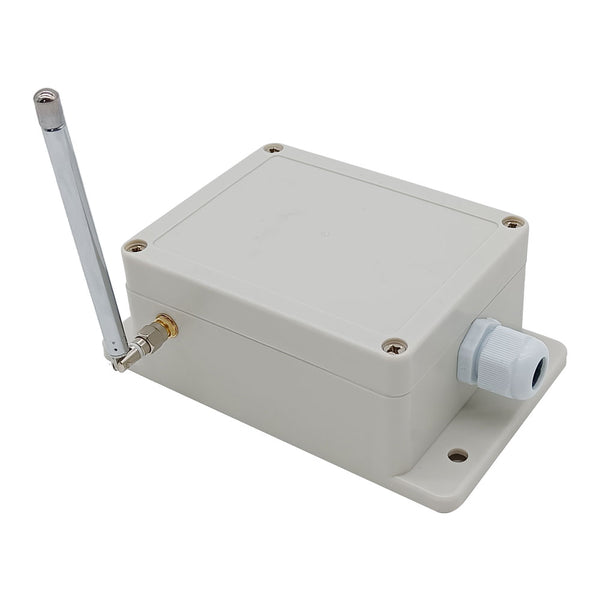

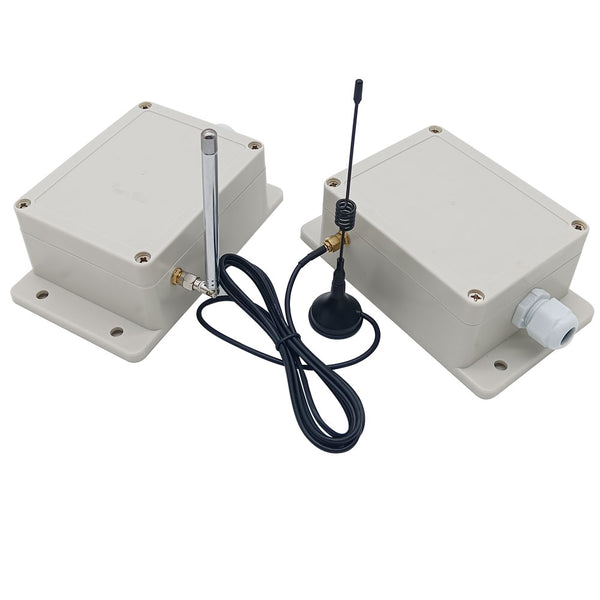

Si vous avez besoin d'une distance de travail plus longue, vous pouvez installer une antenne externe sur le récepteur, vous pouvez également utiliser un répéteur de signal, vous pouvez également utiliser un émetteur haute puissance, tel que l'émetteur CB-4.
Réglage les modes différents de contrôle:
1) Réglage du mode d'autoblocage (avec émetteur CV-4): Seulement connecter cavalier -2.
Presser le bouton 1 de l'émetteur: La lumière connectée au récepteur 1 est allumée.
Presser le bouton 1 encore une fois: La lampe connectée au récepteur 1 est éteinte.
Presser le bouton 2 de l'émetteur: La lumière connectée au récepteur 2 est allumée.
Presser le bouton 2 encore une fois: La lampe connectée au récepteur 2 est éteinte.
Presser le bouton 4 de l'émetteur: La lumière connectée au récepteur 4 est allumée.
Presser le bouton 4 encore une fois: La lampe connectée au récepteur 4 est éteinte.
2) Réglage du mode de momentané (avec émetteur CV-4): Seulement connecter cavalier -1.
Presser et maintenez le bouton 1 sur l'émetteur: La lumière connectée au récepteur 1 est allumée.
Relâcher le bouton 1: La lumière connectée au récepteur 1 est éteinte.
Presser et maintenez le bouton 2 sur l'émetteur: La lumière connectée au récepteur 2 est allumée.
Relâcher le bouton 2: La lumière connectée au récepteur 2 est éteinte.
Presser et maintenez le bouton 4 sur l'émetteur: La lumière connectée au récepteur 4 est allumée.
Relâcher le bouton 4: La lumière connectée au récepteur 4 est éteinte.
3) Réglage du mode d'interblocage (avec émetteur CV-4): Ne pas connecter cavalier -1 et cavalier -2.
Presser le bouton 1 sur l'émetteur: La lumière connectée au récepteur 1 est allumée; Et les lumières connectées aux 3 autres récepteurs sont éteintes.
Presser le bouton 2 sur l'émetteur: La lumière connectée au récepteur 2 est allumée; Et les lumières connectées aux 3 autres récepteurs sont éteintes.
Presser le bouton 4 sur l'émetteur: La lumière connectée au récepteur 4 est allumée; Et les lumières connectées aux 3 autres récepteurs sont éteintes.

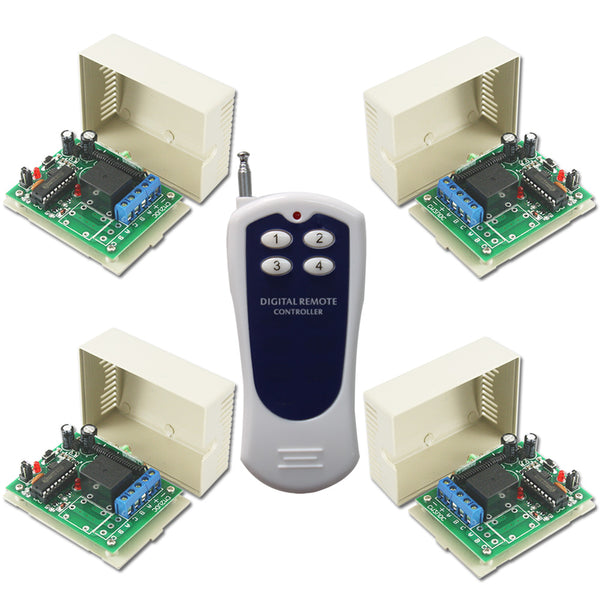

Contenu:
4 x Récepteur: S1XB-DC
1 x Émetteur: CV-4
1 x manuel d'utilisation
