Pour la vidéo d'opération, visitez: http://youtu.be/SHWo-CoCmfA
Caractéristiques:
Application: Il peut être utilisé dans l'automatisation industrielle, l'automatisation de l'agriculture et la domotique, par exemple, l'usine, maison, ferme, pâturage, véhicule, bateau, opération en mer, véhicule aérien, appel en direct, etc. Il peut contrôler à distance des équipements sur la terre, l'eau et l'air, par exemple, commande à distance des lampes, sirènes, serrures, moteurs, ventilateurs, treuils, stores, actionneurs linéaires, portes, fenêtres, électrovannes électriques, alarme de sécurité, signes d'affaires et équipements variés.
Commande sans fil, facile à installer.
Avec la fonction mémoire: Après que l'alimentation s'est déconnectée, s'il se connecte encore une fois, le relais automatiquement deviendra l'état précédent.
Entrée universelle: Compatible avec la tension de CA110V (100V~120V), largement utilisé dans les États-Unis, Canada... et la tension de CA220V (200V~240V), utilisé au Royaume-Uni, France...
Sortie Relais: Le récepteur est le sortie de relais, il peut contrôler les équipements CC et CA. La borne est normalement ouvert / normalement fermé, qui sert d'interrupteur. Cela signifie que vous devez aussi connecter une alimentation séparée pour les équipements.
Vous pouvez activer / désactiver le récepteur avec l'émetteur (télécommande) dans une distance raisonnable en tout endroit.
Avec les protections pour l'alimentation inverse et la surintensité.
Contrôle fiable: Le récepteur fonctionne uniquement avec l'émetteur qui utilisent même code.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs en même temps.
Vous pouvez utiliser deux ou plusieurs unités dans le même lieu.
Paramètres de Récepteur:
Modèle: S4MU-AC220
Alimentation (tension de fonctionnement): CA100~240V (110V / 120V / 220V / 240V)
Gamme de travail du relais: CA110~240V ou CC 0~28V.
Fréquence de travail: 433MHz
Canal: 4 CH
Modes de contrôle: Autoblocage, Interblocage.
Courant maximal de travail du relais: 10A.
Courant statique: ≤ 6mA

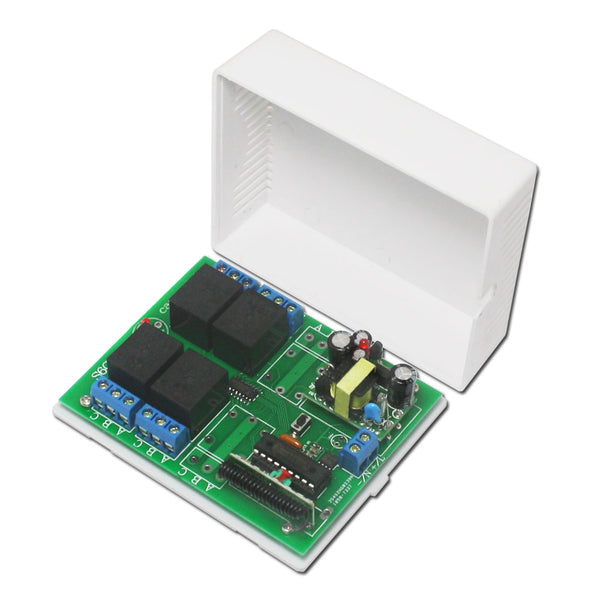

Dimension de PCB: 94mm x 73mm x 21mm

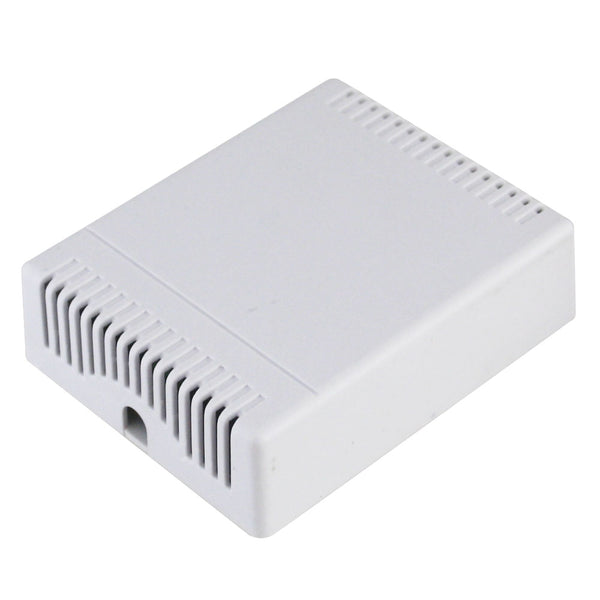

Dimension de Case: 100mm x 80mm x 28mm
Correspondant à l'émetteur:
Ce récepteur peut fonctionner avec différents émetteurs, par exemple modèle C-4 / C-4L (100M), CWB-4 (50M, waterproof), CP-4 (500M), ou CB-4 / CB-4L (1000M) etc.
Gamme de travail:
Avec un émetteur (par exemple C-4) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 100M dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.
Si vous voulez avoir une meilleure gamme de travail, vous pouvez ajouter une antenne externe au récepteur, et vous pouvez également utiliser un émetteur puissant, par exemple, l'émetteur CB-4.
Utilisation (avec l'émetteur C-4):
Le récepteur peut être utilisés pour contrôler les équipements CC 0~28V et CA 110~240V.
Remarque: Le récepteur est la sortie de relais, pas la sortie de alimentation CC/CA. Les bornes est normalement ouvert / normalement fermé, qui sert d'interrupteur. Cela signifie que vous devez aussi connecter une alimentation séparée pour les équipements.

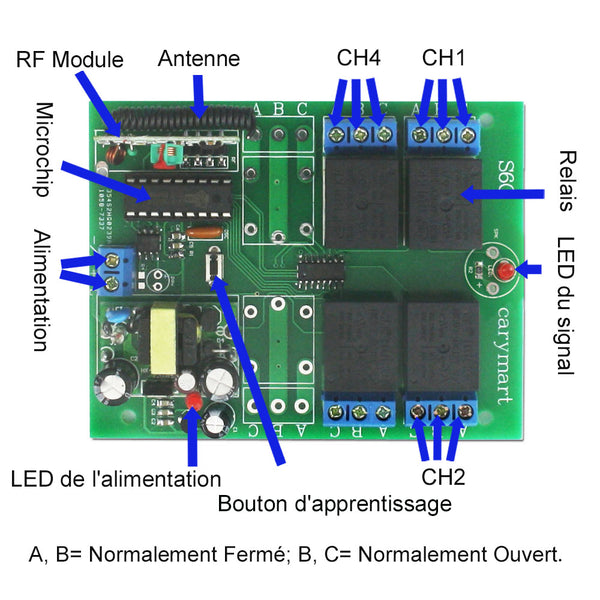

Etat initial de bornes de sortie de relais: Les bornes B et C sont Normalement Ouvert; Les bornes A et B sont Normalment Fermé.

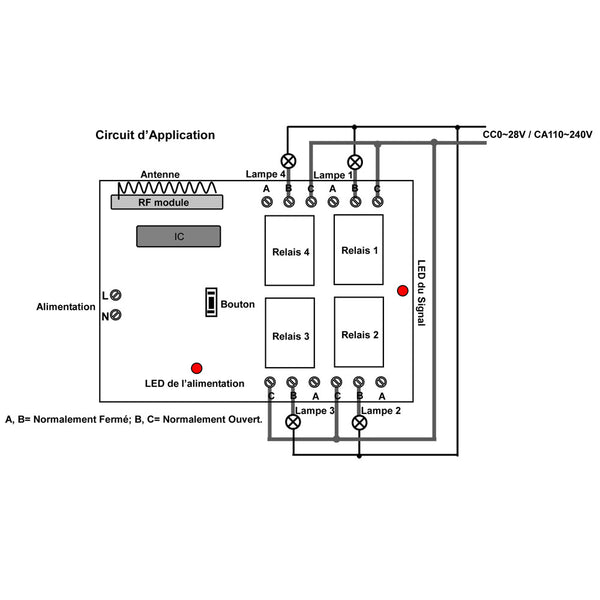

Câblage:
Si vous voulez contrôler un lampe CC 12V, faire comme suivant:
1) Connecter le fil de phase de l'alimentation en CA à la borne "L / +" de l'entrée, et connecter le fil neutre de l'alimentation en CA à la borne "N / -" de l'entrée.
2) Connecter la borne C au pôle positif de l'alimentation en CC, connecter la borne B au pôle positif de la lampe CC, connecter le pôle négatif de la lampe CC au pôle négatif de l'alimentation en CC.
Si vous voulez contrôler un lampe CA 220V, faire comme suivant:
1) Connecter le fil de phase de l'alimentation en CA à la borne "L / +" de l'entrée, et connecter le fil neutre de l'alimentation en CA à la borne "N / -" de l'entrée.
2) Connecter la borne C au fil de phase de l'alimentation en CA, Connecter la borne B à un fil de la lampe CA, et connecter l'autre fil de lampe CA au fil neutre de l'alimentation en CA.
Réglage les modes différents de contrôle:
Réglage les modes différents de contrôle: (Nous avons déjà réglez le récepteur en mode autoblocage avant de la livraison, si vous voulez utiliser d'autres modes, faire comme suivant.)
1) Réglage du mode d'autoblocage: Quand le récepteur entre dans l'état d'apprentissage, presser le bouton 1 de l'émetteur.
Mode d'autoblocage (Canal 1~4): Presser le bouton -> Ouvert; Presser le bouton encore une fois -> Fermé.
Presser le bouton 1 de l'émetteur: Ouvrir le relais 1 (connecter les bornes B et C, et déconnecter les bornes A et B), la lampe 1 est allumée.
Presser le bouton 1 encore une fois: Fermer le relais 1 (déconnecter les bornes B et C, et connecter les bornes A et B), la lampe 1 est éteinte.
Presser le bouton 4 de l'émetteur: Ouvrir le relais 4 (connecter les bornes B et C, et déconnecter les bornes A et B), la lampe 4 est allumée.
Presser le bouton 4 encore une fois: Fermer le relais 4 (déconnecter les bornes B et C, et connecter les bornes A et B), la lampe 4 est éteinte.
2) Réglage du mode d'interblocage: Quand le récepteur entre dans l'état d'apprentissage, presser le bouton 4 de l'émetteur.
Mode d'interblocage (Canal 1~4): Presser le bouton -> Ouvert, Presser l'autre bouton -> Fermé.
Presser le bouton 1 de l'émetteur: Ouvrir le relais 1 (connecter les bornes B et C, et déconnecter les bornes A et B), la lampe 1 est allumée.
Fermer l'autre relais (déconnecter les bornes B et C, et connecter les bornes A et B), l'autre lampe est éteinte.
Presser le bouton 4 de l'émetteur: Ouvrir le relais 4 (connecter les bornes B et C, et déconnecter les bornes A et B), la lampe 4 est allumée.
Fermer l'autre relais (déconnecter les bornes B et C, et connecter les bornes A et B), l'autre lampe est éteinte.
Fonction de mémoire:
Lorsque le relais est sur le statut de "Ouvrir", il passera à l'état de "Fermer" lorsque l'alimentation est coupée.
Une fois que l'alimentation est rétablie, le relais retourne automatiquement à l'état précédent de "Ouvrir".
Contenu:
1 x Récepteur: S4MU-AC220 (4 Canaux / 4 Modes de contrôle)
2 x Émetteurs (Télécommande): C-4
1 x Manuel d’utilisateur
Notez bien:
La portée de 100m est une donnée théorique, il doit être exploité dans un champ libre, sans obstacles, sans aucune interférence.En fait, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux.Ainsi, la distance réelle ne peut atteindre 100m.Si vous voulez une plus grande portée,vous pouvez choisir d'autres séries de la télécommande, tels que CB Série (1000m/3000ft) - Cliquez ici ; Ou vous pouvez ajouter l'antenne extension externe (modèle:0020909) sur le récepteur pour améliorer la portée - Cliquez ici .
La différence de la télécommande de code fixe. (Cliquer sur le lien, s'il vous plaît. Et plus de détail rendez-vous sur le lien de la télécommande.)
La différence entre l'antenne. (Cliquer sur le lien,s'il vous plaît. et plus de détail rendez-vous sur le lien de l'antenne.)
