Description:
Commande sans fil, facile à installer.
Contrôler lampes, moteurs, ventilateurs, portes, serrures, fenêtres, rideaux, voitures ou autres appareils électriques avec le voltage de CA110~240V ou CC0~28V.
Vous pouvez contrôler le récepteur avec l’émetteur (télécommande) dans une distance raisonnable dans n'importe quel endroit, le signal sans fil peut pénétrer le mur, le plancher et la porte.
Avec des caractéristiques de la protection contre les surintensités, la protection des courts-circuits et la protection de la température.
Les indications auditive / visuelle
Utiliser le microcontrôleur de modèle EM78P156, un microprocesseur 8 bits conçu et développé avec la technologie CMOS à faible puissance et de haute vitesse.
Contrôle fiable: l'émetteur (codage) et le récepteur (décodage) utilisent le code de 8-bit.
Un ou plusieurs émetteurs peuvent simultanément contrôler un ou plusieurs récepteurs.
Si vous utilisez 2 récepteurs ou plus dans le même endroit, vous pouvez les établir avec des codes différents.
Fréquence d'émission: 433MHz
Distance de travail de émetteur et du récepteur avec antenne extension extérieure: 2000m/6000ft (théoriquement)
Récepteur:
Modèle: S1XB-DC06-ANT2 / S1XB-DC09-ANT2 / S1XB-DC12-ANT2 / S1XB-DC24-ANT2
Canal: 1 canal
Mode de contrôle: Autoblocage, Momentané, Interblocage
Type de codage: code fixé ou code d’apprentissage
Programme de codage: par apprenant
Tension d’alimentation: CC6V (S1XB-DC06-ANT2), CC12V±1V (S1XB-DC12-ANT2), CC9V±1V (S1XB-DC09-ANT2), CC24V±1V (S1XB-DC24-ANT2)
Sortie: CC6V (S1XB-DC06-ANT2), CC12V (S1XB-DC12-ANT2), CC9V (S1XB-DC09-ANT2), CC24V (S1XB-DC24-ANT2)
Dimensions de PCB: 67mm x 50mm x 18mm
Dimensions de la boîte: 75mm x 54mm x 27mm
Courant statique: ≤6mA
Courant maximal de travail: 10A
Antenne Magnétique Extérieure:
Gamme de fréquence: 300~450MHz
Résisdance: 50Ω
Longueur de l’antenne: 15cm
Longueur de câble: 150cm
Poids: 35g
Anti-ingérence, étanche, fil blindé à l'intérieur
Avec le socle magnétique pour faciler à installer
Émetteur:
Modèle: CB-12
Canal: 12 canaux
Portée maxi en champ libre: 1000m/3000ft (théoriquement)
Codage: code fixé par des combinaisons de plots de soudure
Dimension: 135mm x 42mm x 25mm

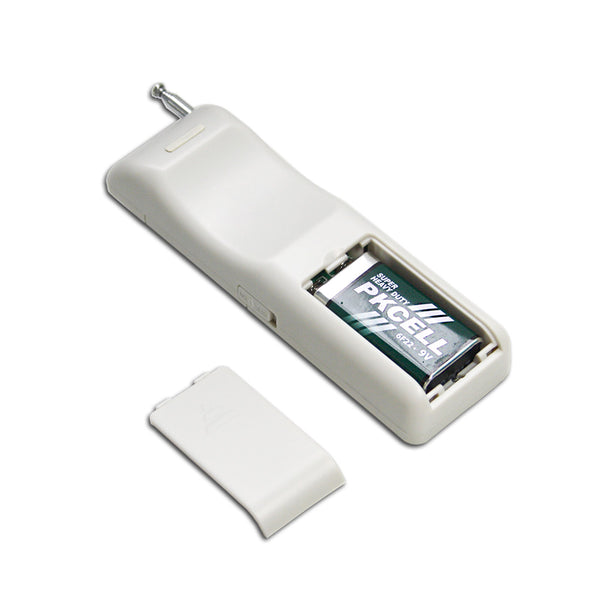

Alimentation: 1 x 6F22-9V pile (Incluse, temps de fonctionnement utile pour 12 mois)
Utilisation:
Établir des différents modes de contrôle (Nous avons établi le mode de contrôle Autoblocage pour le récepteur avant d'envoyer le colis. Si vous voulez utiliser autres modes de contrôle, faites comme les opérations suivantes):

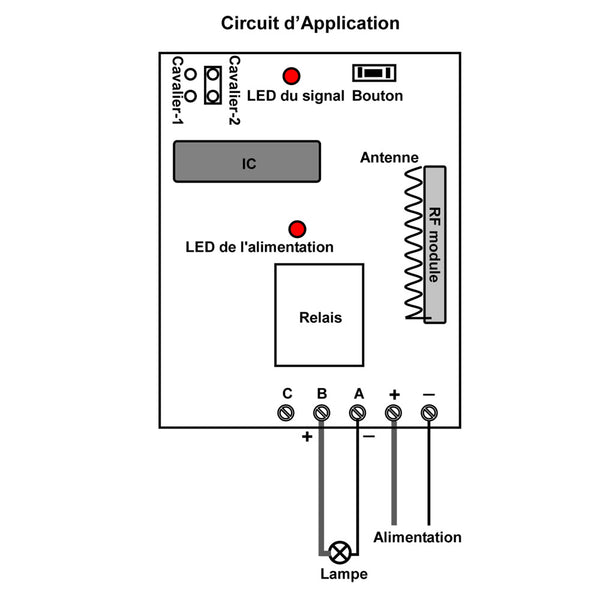

Établir Mode Autoblocage: Connecter Cavalier-2.
Presser le bouton 1: ouvrir le relais du récepteur 1, les bornes A&B du récepteur 1 sorte l’alimentation CC.
Presser le bouton 1 encore une fois: fermer le relais du récepteur 1, les bornes A&B du récepteur 1 sans sorte.
Presser le bouton 12: ouvrir le relais du récepteur 12, les bornes A&B du récepteur 12 sorte l’alimentation CC.
Presser le bouton 12 encore une fois: fermer le relais du récepteur 12, les bornes A&B du récepteur 12 sans sorte.
Établir Mode Momentané: Connecter Cavalier-1.
Presser le bouton 1 et le maintenir: ouvrir le relais du récepteur 1, les bornes A&B du récepteur 1 sorte l’alimentation CC.
Relâcher le bouton 1: fermer le relais du récepteur 1, les bornes A&B du récepteur 1 sans sorte.
Presser le bouton 12 et le maintenir: ouvrir le relais du récepteur 12, les bornes A&B du récepteur 12 sorte l’alimentation CC.
Relâcher le bouton 12: fermer le relais du récepteur 6, les bornes A&B du récepteur 12 sans sorte.
Établir Mode Interblocage: Déconnecter Cavalier.
Presser le bouton 1: ouvrir le relais du récepteur 1, les bornes A&B du récepteur 1 sorte l’alimentation CA.
Presser les autres boutons: fermer le relais du récepteur 1, les bornes A&B du récepteur 1 sans sorte.
Presser le bouton 12: ouvrir le relais du récepteur 12, les bornes A&B du récepteur 12 sorte l’alimentation CA.
Presser les autres boutons: fermer le relais du récepteur 12, les bornes A&B du récepteur 12 sans sorte.
Contenu:
12 x Récepteurs: S1XB-DC06-ANT2 / S1XB-DC09-ANT2 / S1XB-DC12-ANT2 / S1XB-DC24-ANT2 (1 Canal / 3 Modes de Contrôle)
1 x Émetteur (Télécommande): CB-12
1 x Manuel d’utilisateur
Note:
La distance de travaille 2000m est un data théorique, il doit être opératé dans un champ libre, sans obstacles, sans interférences. Mais en réalité, le signal d'émission peut être entravé par les arbres, les murs ou les autres constructions, et peuvent être exposé aux interférences par des autres signaux. Par conséquent, la distance de travaille réelle ne atteindre peut à 2000m. Cela dépend de l'environnement de travail réel.
