Kit Émetteur Récepteur Sans Fil Haute Puissance 433MHz (Modèle 0020524)

Prix régulier €80,00

Frais de port calculés à l'étape de paiement.
Contenu :
1 x Récepteur: S1PU-DC-ANT3
1 x Émetteur (Télécommande): CB-2N
1 x Manuel d'utilisation

Application :
Ce type de télécommande sans fil peut utiliser un dispositif de sortie normalement ouvert pour contrôler sans fil un autre dispositif CA ou CC, et il peut être utilisé pour le contrôle sans fil synchrone de divers équipements domestiques, industriels ou agricoles, tels que le contrôle sans fil de l'hôte d'alerte et le klaxon d'alerte, le contrôle sans fil des lumières, le contrôle de synchronisation sans fil des équipements et ainsi de suite.

Caractéristiques :
Commande sans fil, facile à installer.
Étanche : Le récepteur dispose boîtier étanche et connecteur étanche, il peut être installé à l'extérieur.
Plage de tension de fonctionnement CC 8 ~ 80V.
Sortie Relais : Ce récepteur est le sortie relais sec, il peut être utilisé pour contrôler à la fois les équipements CC et AC. Les bornes de sortie sont NO / NC (normalement ouvert / normalement fermé), qui sert d'interrupteur. Cela signifie que vous devez aussi connecter une alimentation séparée aux équipements.
Haute Puissance: La charge maximale de chaque canal est 30A.
Avec l'antenne externe, le récepteur a une distance de travail plus longue.
L'émetteur peut contrôler le récepteur depuis n'importe quel endroit dans une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Le récepteur dispose d'une protection contre les inversions de tension et d'une protection contre les surintensités.
Le récepteur ne peut être déclenché que par des émetteurs couplés.
Deux ou plusieurs récepteurs peuvent être utilisés dans la même zone.
Un ou plusieurs émetteurs peuvent contrôler un ou plusieurs récepteurs simultanément.
Vous pouvez utiliser un émetteur pour contrôler plusieurs récepteurs, chaque bouton de l'émetteur contrôlant un récepteur. Par exemple, vous pouvez utiliser un émetteur à 1 bouton pour contrôler 1 récepteur, ou utiliser un émetteur à 2 boutons pour contrôler 2 récepteurs, ou utiliser un émetteur à 4 boutons pour contrôler 4 récepteurs, ou utiliser un émetteur à 6 boutons pour contrôler 6 récepteurs, ou utiliser un émetteur à 8 boutons pour contrôler 8 récepteurs, ou utiliser un émetteur à 12 boutons pour contrôler 12 récepteurs.

Paramètres de Récepteur :
Modèle : S1PU-DC-ANT3
Tension de fonctionnement : 8~80 VDC
Fréquence de travail : 433.92MHz
Courant Statique : ≤ 6mA
Canal : 1 canal
Type de sortie : Sortie Relais Sec (Avec bornes normalement ouvertes et normalement fermées)
Tension de charge maximale du relais : 240VCA ou 28VCC
Courant de charge maximum du relais : 30A / canal
Fils appropriés pour les bornes de connexion : 22-12 AWG
3 Modes de travail sélectionnables : Autoblocage, Momentané, Interblocage
Température de fonctionnement : -20°C ~ +70°C
Dimension de PCB: 90 x 59 x 18 mm

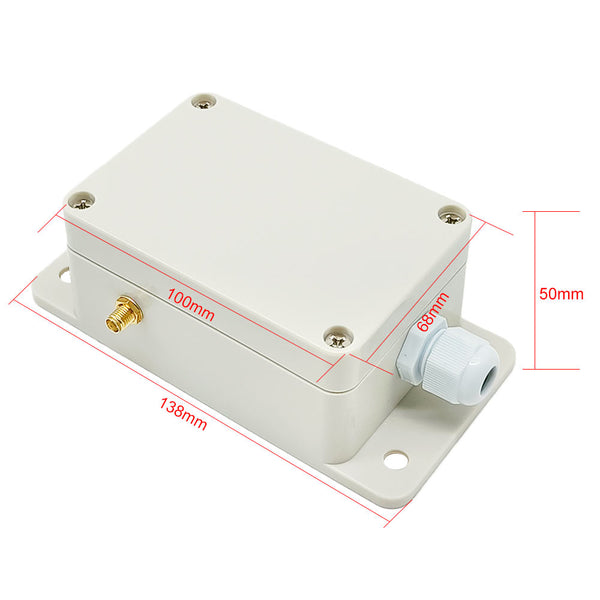

Dimension de Case: 138 x 68 x 50 mm

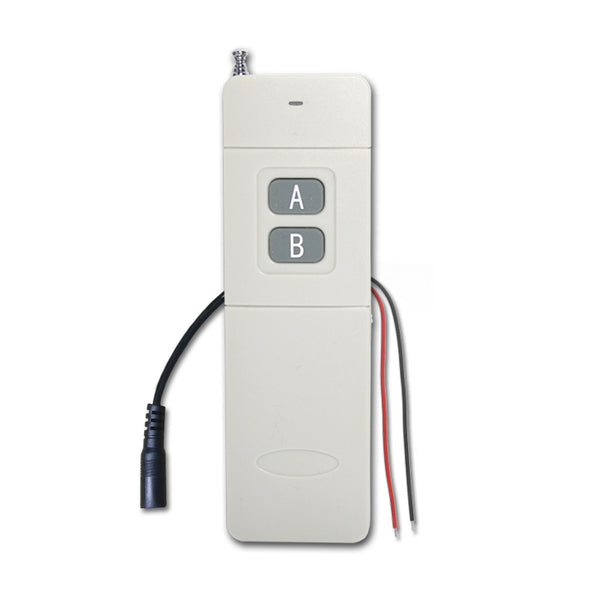

Paramètres de l'émetteur:
Modèle: 0021045(CB-2N)
Avec fils de contrôle prolongés
Mode de Autoblocage: connection et déconnection de deux fils.
Couleur d’aspect: gris
Canal/bouton: 2
Symbole de bouton: A, B
Voltage de travail: 9V (1 x 6F22-9V batterie, une batterie ordinaire 9V peut être utilisée pour une semaine, une batterie au lithium rechargeable de 9V peut être utilisée pour deux semaines. Si vous souhaitez travailler plus longtemps, veuillez utiliser un adaptateur d'alimentation de 9V.)
Courant de travail: 10mA
Fréquence de travail: 315Mhz
Chip de codage: PT2262 / PT2264 / SC2262
Style de codage: code fixé par le soudage, jusqu’à 6561 combinaisons de code.
Distance d’émission: 1000m / 3000ft (théoriquement)
Mode de modulation: ASK
Température d’opération: -20 °C ~ +70 °C
Dimension unitaire: 135 x 42 x25 mm

Le principe de fonctionnement :
L'émetteur CB-2N est une télécommande spéciale avec déclencheur à contact normalement ouvert. Il dispose de 2 lignes d'entrée pour connecter une variété d'appareils avec une sortie à contact normalement ouvert, comme un hôte d'avertissement, des détecteurs à câble, divers capteurs, des interrupteurs manuels, des interrupteurs de fin de course, des contrôleurs logiques programmables et ainsi de suite. L'émetteur peut être combiné avec différents types de récepteurs pour former un système de commande sans fil qui peut être utilisé pour commander sans fil un autre appareil à courant alternatif ou continu par l'intermédiaire d'un appareil ayant une sortie à contact normalement ouvert.

Processus de travail :
1. Connecter un appareil A qui a une sortie normalement ouverte aux deux lignes d'entrée de l'émetteur ; connecter l'autre appareil B au récepteur.
2. Lorsque les deux lignes d'entrée de l'émetteur sont connectées, il émet automatiquement un signal sans fil "Activer", qui est équivalent à la fonction du bouton "Activer" sur l'émetteur. Lorsque le récepteur reçoit le signal sans fil, il CAtive son relais pour mettre en marche le dispositif B connecté.
3. Lorsque les deux lignes d'entrée de l'émetteur sont déconnectées, il émet automatiquement un signal sans fil "Désactiver", qui est équivalent à la fonction du bouton " Désactiver " sur l'émetteur. Lorsque le récepteur reçoit le signal sans fil, il désactive son relais pour désactiver le dispositif B connecté.

Gamme de Travail:
Avec un émetteur (par exemple CB-2N) pour former un système complet, le maximum distance de travail peut arriver jusqu'à 1000M dans un champs libre.
Le maximum distance de travail est une donnée théorique, il doit être exploité dans un champ libre, sans barrières, sans aucune interférence. Mais dans la pratique, il sera gêné par les arbres, les murs ou les autres constructions, et sera interféré par d'autres signaux sans fil. Donc, la distance réelle peut-être atteindre le maximum distance de travail ou peut-être pas.

Utilisation :
Le récepteur peut être utilisé pour contrôler des équipements DC 0 ~ 28V et AC 110 ~ 240V.
Remarque : Le récepteur est la sortie à relais sec, pas la sortie d’alimentation CC/CA. Etat initial des bornes de sortie de relais : Les bornes B et C sont Normalement Ouverts ; Les bornes A et C sont Normalement Fermés.

Câblage :
1) Si vous voulez contrôler une lampe 12V CC, faire comme suivant :
1.1 Connecter le pôle positif de l'alimentation en CC à la borne L/+, et connecter le pôle négatif de l'alimentation en CC à la borne N/-.
1.2 Connecter la borne B au pôle positif de l'alimentation en CC, connecter la borne C au pôle positif de la lampe CC, et connecter le pôle négatif de la lampe CC au pôle négatif de l'alimentation en CC.

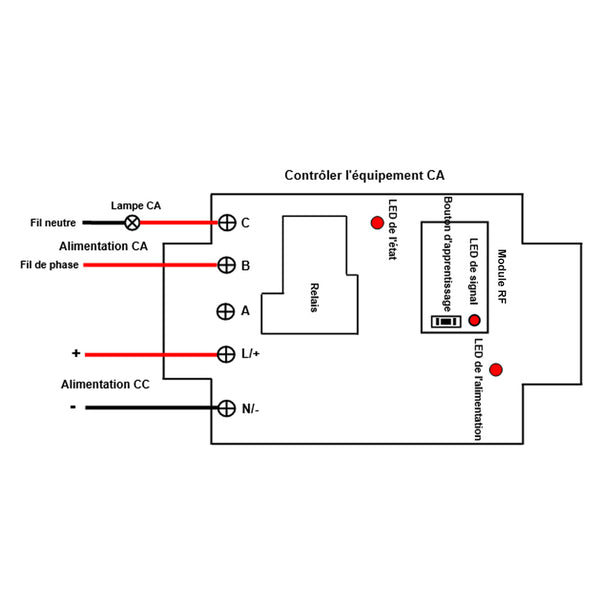

2) Si vous voulez contrôler un lampe CA 220V, faire comme suivant :
2.1 Connecter le pôle positif de l'alimentation en CC à la borne L/+, et connecter le pôle négatif de l'alimentation en CC à la borne N/-.
2.2 Connecter la borne B au fil de phase de l'alimentation en CA, connecter la borne C à un fil de la lampe CA, et connecter l'autre fil de lampe CA au fil neutre de l'alimentation en CA.

Opération:
Vous pouvez appuyer sur les boutons sur l'émetteur ou de connecter le fil rouge et le fil noir de l'émetteur pour activée / désactivée le récepteur.

Commander l'équipement par l'émetteur:
Appuyez sur le gros bouton sur l'émetteur -> Ouvert, l'équipement commence à travailler.
Appuyez sur le petit bouton sur l'émetteur -> Fermé, l'équipement cesse de fonctionner.

Commander l'équipement en connectant le fil rouge et le fil noir de l'émetteur:
Lorsque vous connectez le fil rouge et le fil noir de cet émetteur, l'émetteur sera déclenchée, et envoyer un signal de "ON" pour activer le récepteur, l'équipement commence à travailler.
Lorsque vous débranchez le fil rouge et le fil noir de cet émetteur, l'émetteur sera déclenchée, et envoyer un signal de "OFF" pour désactiver le récepteur, l'équipement cesse de fonctionner.

L'émetteur peut aussi déclencher par un commutateur ou un capteur, mais le commutateur ou le capteur doit être normalement ouvert (NO).

Comment correspondre l'émetteur au récepteur:
Remarque : Nous avons couplé l'émetteur au récepteur avant de quitter l'usine.
1) Presser une fois sur le bouton d'apprentissage dans le récepteur, le signal LED sur le récepteur clignote une fois puis reste allumé, cela signifie que le récepteur entre dans l'état d'apprentissage.
2) Presser sur le bouton A de l'émetteur, si le LED de signal clignote pour 1 fois, cela signifie que le bouton A couplage est réussi. Presser ensuite sur le bouton B de l'émetteur, ssi le LED de signal clignote pour 1 fois, cela signifie que le bouton B couplage est réussi.
3) Presser à nouveau sur le bouton d'apprentissage du récepteur pendant 1 à 2 secondes, le signal LED s'éteint, cela signifie que le récepteur quitte l'état d'apprentissage.
4) Le récepteur peut apprendre plusieurs émetteurs avec des codes différents.

Comment supprimer tous les codes d'émetteurs stockés dans le récepteur:
Nous avons couplé l’émetteur au récepteur. Si vous ne voulez pas que le récepteur fonctionne avec l’émetteur, vous pouvez supprimer tous les codes d’émetteur stockés dans le récepteur.
Opération: Presser 10 fois sur le bouton d'apprentissage dans le récepteur, puis relâchez le bouton d'apprentissage, le LED de signal clignote 10 fois rapidement puis s'éteint, cela indique que tous les codes stockés ont été supprimés avec succès.
