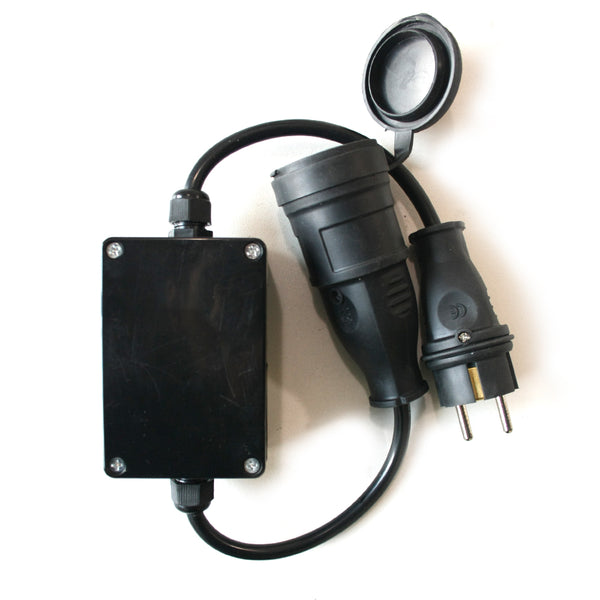

Interrupteur à Distance Sans Fil Étanche 3500W avec Fiche et Prise Standard Européenne (Modèle 0020718)

Prix régulier €58,00

Frais de port calculés à l'étape de paiement.
Application:
Il s'agit d'un interrupteur sans fil doté d'une fiche et d'une prise standard européenne IP44. Vous pouvez l'utiliser pour convertir facilement une prise de courant alternatif ordinaire en un interrupteur de télécommande sans fil. Il peut être utilisé pour contrôler à distance les lumières, les pompes, les ventilateurs, les moteurs, les chauffages, les électrovannes électriques, les alarmes et autres équipements CA.

Caractéristiques :
Commande sans fil, facile à installer.
Étanche : Le interrupteur dispose boîtier étanche et connecteur étanche, il peut être installé à l'extérieur.
Entrée universelle : Compatible avec CA 110V (110V~120V) utilisé aux États-Unis, Canada, etc, et CA 220V (220V~240V) utilisé en Allemagne, Royaume-Uni, France, etc.
Sortie de l'alimentation en CA : Il peut contrôler l'équipement CA avec un voltage CA de 110V, 120V, 220V ou 240V.
Haute Puissance: Il peut fonctionner à un courant maximum de 16A, par exemple, 3500W/220V.
Avec bornes de commande filaire : Vous pouvez connecter des capteurs, des interrupteurs de fin de course, les interrupteurs manuels ou des dispositif externes pour contrôler le interrupteur sans fil.
L'émetteur/télécommande peut contrôler le interrupteur sans fil depuis n'importe quel endroit dans une distance de travail fiable.
Le signal RF sans fil de l'émetteur peut traverser les murs, les planchers, les portes ou les fenêtres, mais il perdra une certaine distance de fonctionnement.
Avec protection contre les surintensités.
Le interrupteur sans fil ne peut être déclenché que par des émetteurs couplés.
Un ou plusieurs émetteurs/télécommandes peuvent contrôler un ou plusieurs interrupteurs sans fil simultanément.
Deux ou plusieurs interrupteurs sans fil peuvent être utilisés dans la même zone.

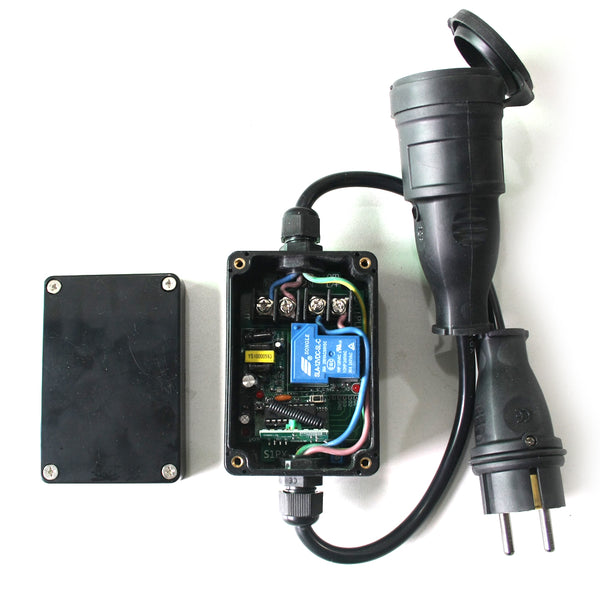

Paramètres du Interrupteur Sans Fil :
Modèle : S1PX-EU-AC220

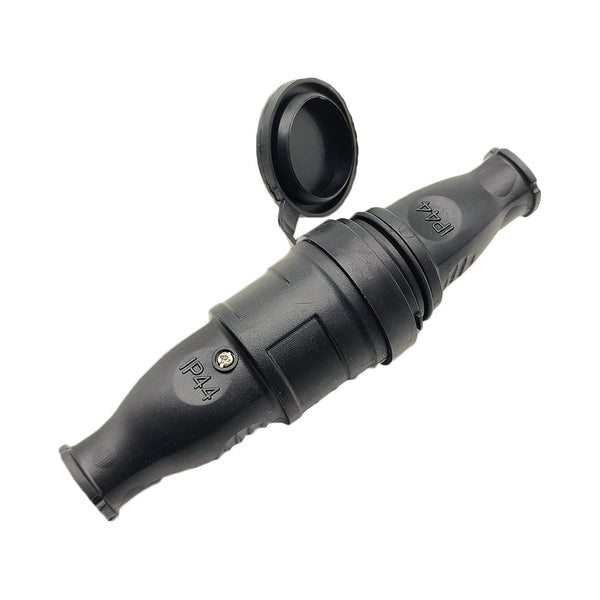

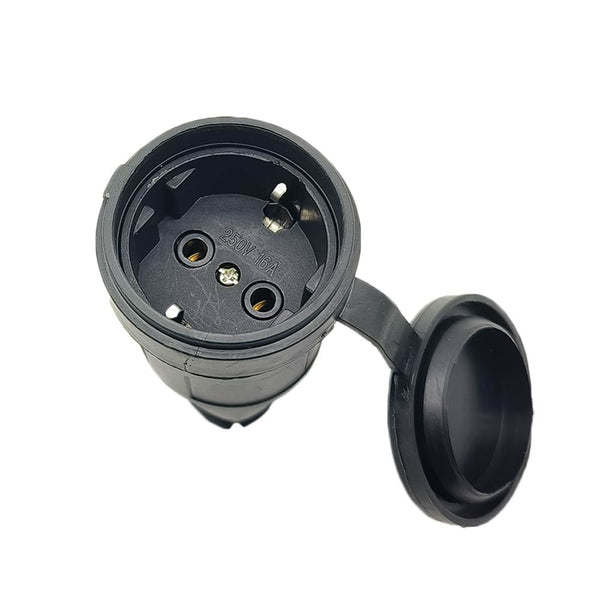

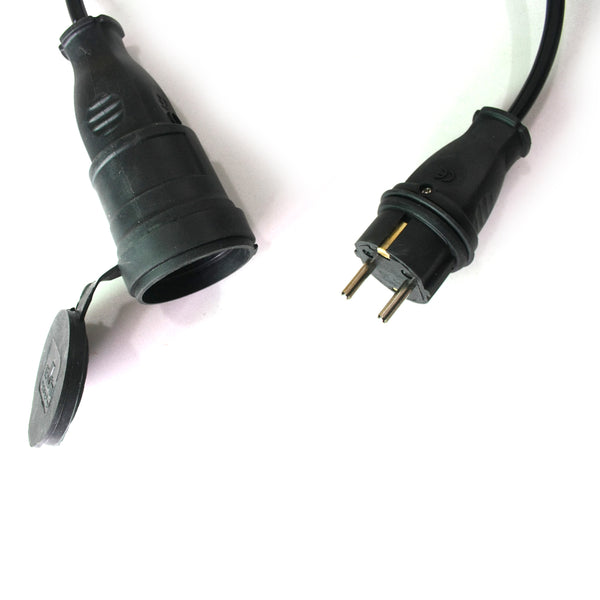

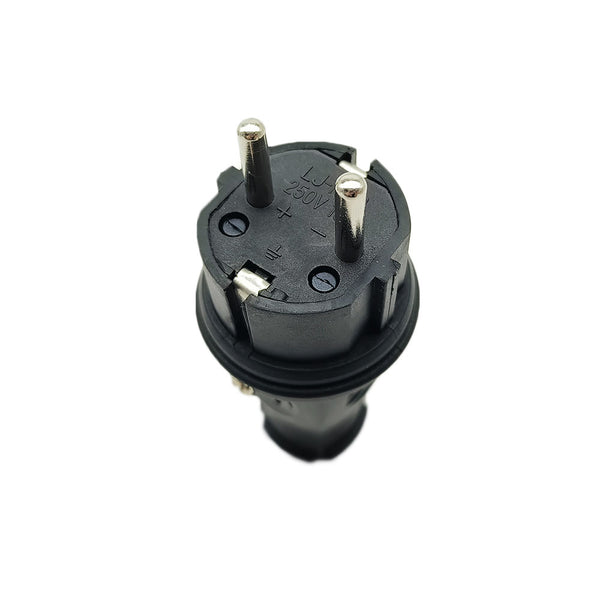

Avec la fiche et la prise de standard Européenne.
Indice de protection IP de la fiche et de la prise : IP44
Norme de câble : trois conducteurs, 1,5 millimètres carrés
Entrée/Sortie : CA110~240V (110V/120V/220V/240V)
Fréquence de travail : 433.92MHz
Courant Statique : ≤ 6mA
Courant de charge maximum du relais : 16A.
3 Modes de travail sélectionnables : Autoblocage, Momentané, Interblocage

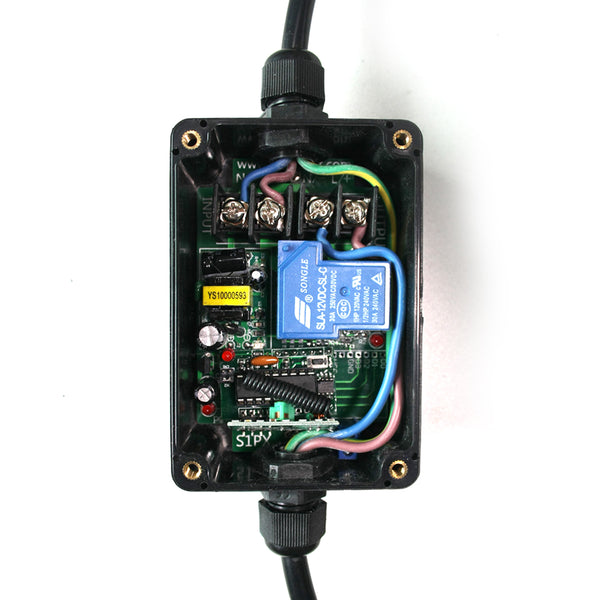

Dimension de PCB : 90 x 59 x 18 mm

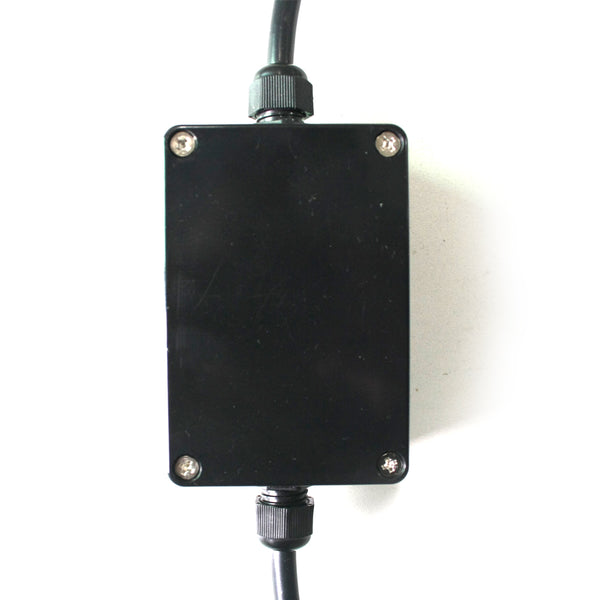

Dimension de Boîtier : 100 x 68 x 50 mm
Indice IP du boîtier étanche : IP65

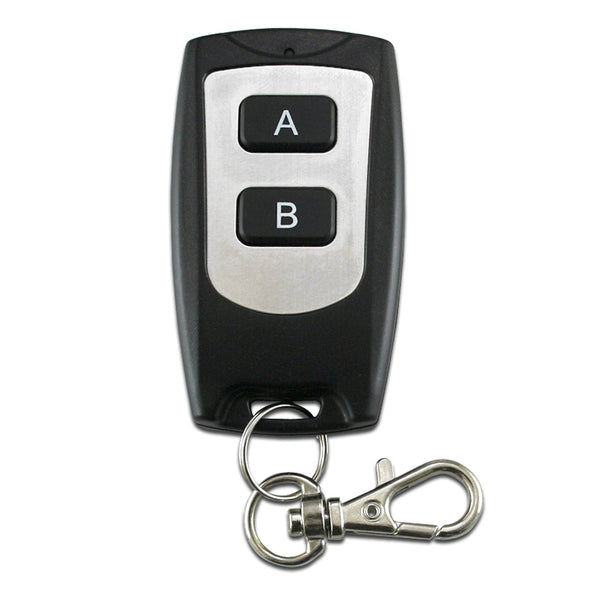

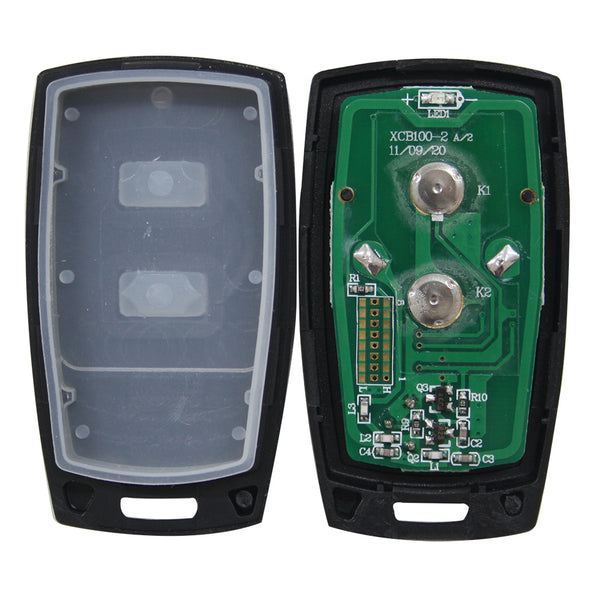

Paramètres de l'télécommande :
Modèle : 0021093(CWB-2)
Étanche
Couleur d’aspect: noir
Canal/bouton :2
Symbole de bouton : A, B

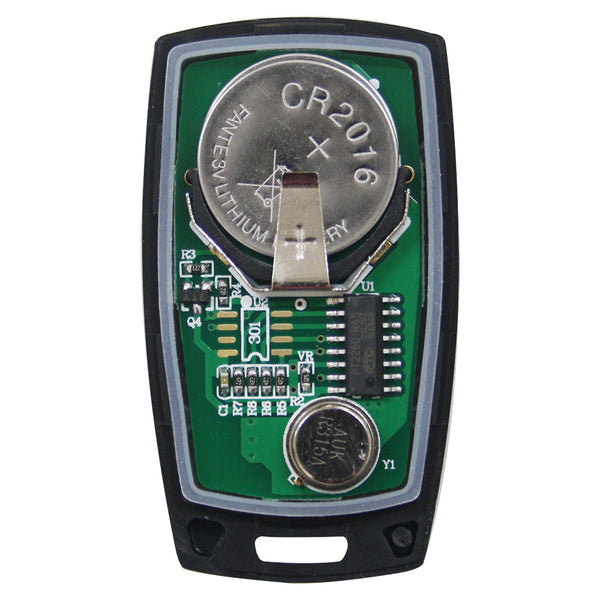

Voltage de travail : 6V (2 x CR2016-3V batterie à bouton , peut être utilisée pour 12 mois)
Courant de travail : 5mA
Fréquence de travail : 433Mhz
Style de codage : code fixé par le soudage, jusqu’à 6561 combinaisons de code.
Distance d’émission : 50m / 150ft (théoriquement )
Mode de modulation : ASK
Température d’opération : -20 ° C ~ +70 ° C
Dimension unitaire : 56 x 32 x 12 mm

Télécommande correspondants :
L’interrupteur sans fil peut fonctionner avec différents émetteurs, tels que les modèles C-1 / C-2 (100M), CWB-1 / CWB-2 (50M, étanche), CP-1 / CP-2 (500M), or CB-1 / CB-2 (1000M) etc.
1) Quand vous réglez le interrupteur sans fil en mode autoblocage ou en mode momentané, il devrait fonctionner avec un émetteur avec bouton unique, par exemple le modèle C-1 (100M), CWB-1 (50M, étanche), CP-1 (500M), ou CB-1(1000M) etc.
2) Quand vous réglez le interrupteur sans fil en mode interblocage, il devrait fonctionner avec un émetteur avec deux boutons, par exemple le modèle C-2 (100M), CWB-2 (50M, étanche), CP-2 (500M), ou CB-2 (1000M) etc.

Gamme de Travail :
Avec un émetteur (par exemple CWB-2) pour former un système complet, la distance de travail maximale peut atteindre 50 mètres dans une zone dégagée.
La distance de travail maximale est une donnée théorique, elle doit être utilisée dans un terrain dégagé, sans barrières, sans interférences. Mais dans la pratique, il sera gêné par des arbres, des murs ou d'autres constructions, et sera interféré par d'autres signaux sans fil. Par conséquent, la distance de travail réelle peut ne pas atteindre cette distance maximale.
Si vous voulez avoir une meilleure gamme de travail, vous pouvez ajouter une antenne externe au interrupteur sans fil, et vous pouvez également utiliser un émetteur puissant, par exemple les émetteurs de la série CB.

Utilisation :
L'interrupteur sans fil peut être utilisé pour contrôler des équipements CA 110~240V (110V/120V/220V/240V).

Câblage :
Si vous voulez contrôler un ventilateur exhausteur CA 220V, faire comme suivant:
Branchez le ventilateur exhausteur à la prise de cet interrupteur et connectez la fiche de cet interrupteur à l'alimentation en CA 220V.

Réglage de différents modes de travail :
L'interrupteur sans fil sera réglé en mode interblocage avant de quitter l'usine. Si vous souhaitez utiliser un autre mode, appliquez les étapes suivantes.

1) Réglage du mode autoblocage : Seulement connectez cavalier 2.
Le fonctionnement du mode autobloquant avec l'émetteur CWB-1 :
Presser le bouton sur l’émetteur : L’interrupteur sans fil sortent l'alimentation en CA, et le ventilateur exhausteur fonctionne.
Presser le bouton encore une fois : L’interrupteur sans fil arrêtent de sortir, et le ventilateur d’extraction s’arrête.

2) Réglage du mode momentané : Seulement connectez cavalier 1.
Le fonctionnement du mode momentané avec l'émetteur CWB-1 :
Presser et maintenez le bouton sur l’émetteur : L’interrupteur sans fil sortent l'alimentation en CA, et le ventilateur exhausteur fonctionne.
Relâchez le bouton : L’interrupteur sans fil arrêtent de sortir, et le ventilateur d’extraction s’arrête.

3) Réglage du mode d’interblocage : Ne connectez pas deux cavaliers.
Le fonctionnement du mode d'interblocage avec l'émetteur CWB-2 :
Presser le bouton A sur l’émetteur : L’interrupteur sans fil sortent l'alimentation en CA, et le ventilateur exhausteur fonctionne.
Presser le bouton B sur l’émetteur : L’interrupteur sans fil arrêtent de sortir, et le ventilateur d’extraction s’arrête.

Bornes de commande filaire :
Le interrupteur sans fil avec les bornes de commande filaire, et vous pouvez connecter les équipements externes, les capteurs ou les interrupteurs manuels pour contrôler le interrupteur sans fil.
1) Par le signal de niveau bas :
Vous pouvez connecter des équipements externes (avec le signal de sortie de niveau faible) à la borne 1 (Signal-) et la borne 2 (Signal+), puis utiliser les équipements externes pour contrôler le interrupteur sans fil.
Quand l’équipement externe sort le signal de niveau faible aux borne 1 et 2, le interrupteur sans fil sortent l'alimentation en CA, et le ventilateur exhausteur fonctionne.
Quand l’équipement externe arrête à sortir le signal, interrupteur sans fil arrêtent de sortir, et le ventilateur d’extraction s’arrête.

2) Par le contact NO / NC :
Vous pouvez connecter les interrupteurs manuels (avec contact NO / NC) aux bornes 1 et 2, puis utiliser les interrupteurs manuels pour contrôler le interrupteur sans fil.
Quand connecter les bornes 1 et 2 par l'interrupteur manuel, le interrupteur sans fil sortent l'alimentation en CA, et le ventilateur exhausteur fonctionne.
Quand déconnecter les bornes 1 et 2 par l'interrupteur manuel, le interrupteur sans fil arrêtent de sortir, et le ventilateur d’extraction s’arrête.

Comment correspondre l'émetteur au interrupteur sans fil :
Remarque : Nous avons couplé l'émetteur au interrupteur sans fil avant de quitter l'usine.
1) Presser le bouton d'apprentissage dans le interrupteur sans fil pour 1~2 secondes, le LED de signal sur le interrupteur sans fil est allumé, cela signifie que le interrupteur sans fil entre dans l'état d'apprentissage.
2) Presser n'importe quel bouton sur l'émetteur, si le LED de signal clignote 15 fois rapidement puis s'éteint, cela signifie que le couplage est réussi.
3) Quand le interrupteur sans fil est dans l'état d'apprentissage, presser enfoncé le bouton d'apprentissage du interrupteur sans fil encore une fois, le LED de signal s'éteint, le processus d'apprentissage sera interrompu.
4) Le interrupteur sans fil peut apprendre plusieurs émetteurs avec des codes différents.

Comment supprimer tous les codes d'émetteurs stockés dans le interrupteur sans fil :
Nous avons couplé l’émetteur au interrupteur sans fil. Si vous ne voulez pas que le interrupteur sans fil fonctionne avec l’émetteur, vous pouvez supprimer tous les codes d’émetteur stockés dans le interrupteur sans fil.
Opération : Appuyez et maintenez enfoncé le bouton d'apprentissage dans le interrupteur sans fil, jusqu'à ce que le LED de signal clignote lentement, relâchez le bouton, le LED de signal garde clignotement lent, cela indique que tous les codes stockés ont été supprimés avec succès.
