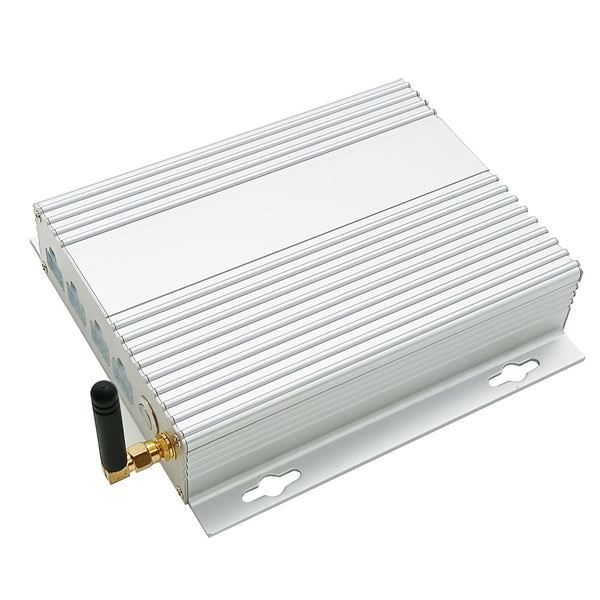

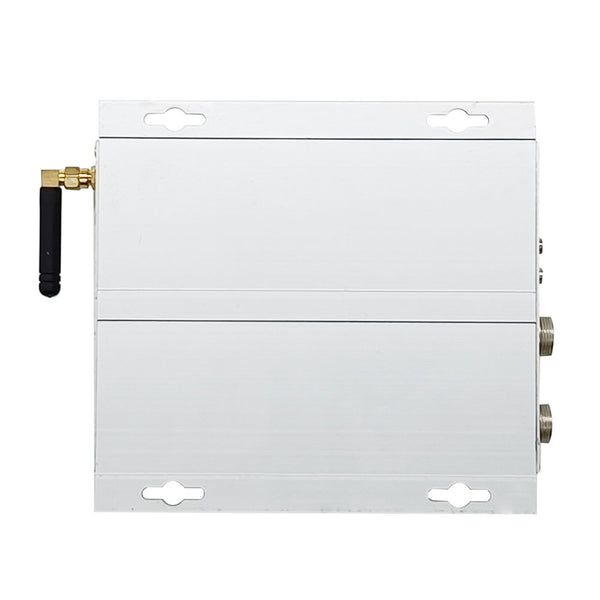

Contrôleur synchrone pour le contrôle synchrone de 4 Vérins Électriques Industries B (Modèle 0043015)

Prix régulier €265,00

Frais de port calculés à l'étape de paiement.


Contenu :
1 x Contrôleur de Synchronisation (un-contrôle-quatre, pour 4 vérins électriques B avec capteurs à effet Hall)
1 x Poignée de commande
1 x Télécommande (CP-2)
1 x Câble d'alimentation
1 x Manuel d'utilisateur
Remarque : Quatre vérins électriques B ne sont pas inclus, veuillez les commander séparément.

Introduction:
Si vous souhaitez utiliser plusieurs vérins électriques pour monter et descendre un équipement, par exemple deux ou quatre vérins électriques. Étant donné que le moteur CC à grande vitesse dans le vérin électrique ne peut pas fonctionner exactement à la même vitesse, la vitesse de déplacement du vérin électrique sera également différente. Lorsque plusieurs vérins électriques fonctionnent en même temps, leurs vitesses réelles ne peuvent pas être exactement les mêmes. Dans ce cas, nous pouvons utiliser un contrôleur synchrone pour faire fonctionner plusieurs vérins électriques pour monter ou descendre de manière synchrone. Ils fonctionnent complètement en synchronisation sans aucune différence.

Principe de fonctionnement :

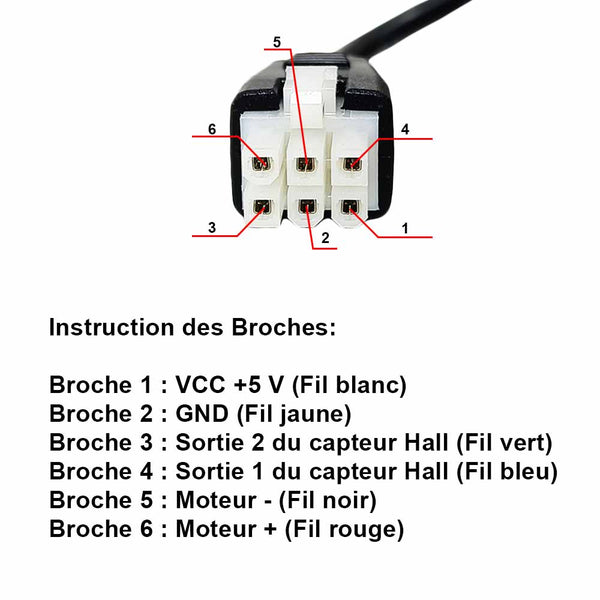

Si vous souhaitez utiliser un contrôleur de synchronisation pour faire fonctionner 2 ou 4 vérins électriques de manière entièrement synchrone, vous devrez ajouter des capteurs à effet Hall intégrés à chaque vérin électrique. Et lorsque vous avez acheté un vérin électrique avec un capteur à effet Hall, nous installerons pour vous un capteur à effet Hall dans le vérin électrique.
Lorsque 2 ou 4 vérins électriques fonctionnent ensemble, le capteur Hall enverra des signaux Hall au contrôleur de synchronisation, et le contrôleur ajustera la vitesse de fonctionnement de chaque vérin électrique, de sorte que tous les vérins électriques fonctionnent exactement à la même vitesse.

Caractéristiques :
Il peut faire fonctionner quatre vérins électriques B pour fonctionner de manière complètement synchrone.
Commande filaire via une poignée de commande.
Contrôle sans fil via une télécommande.
Deux boutons de fonction : Haut et Bas.
Avec bouton de réinitialisation.

Paramètres :
Tension de fonctionnement : 10~30 VCC, convient pour vérin électrique en 12V ou 24V
Fréquence de travail : 315 MHz
Distance de travail : 100 m (théoriquement)
Courant nominal : 40A à 12V ou 20A à 24V
Deux modes de contrôle sélectionnables: Mode d’interblocage ou mode momentané.
Température de fonctionnement : -20°C ~ +70°C
Dimension de Case : 150 x 147 x 40 mm

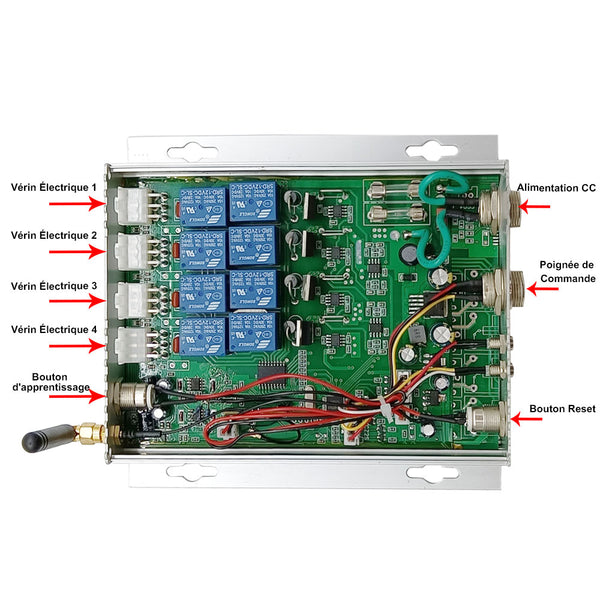

Câblage :
1) Connectez le pôle positif de l'alimentation CC au cordon d'alimentation rouge du contrôleur, et connectez le pôle négatif de l'alimentation CC au cordon d'alimentation noir du contrôleur.

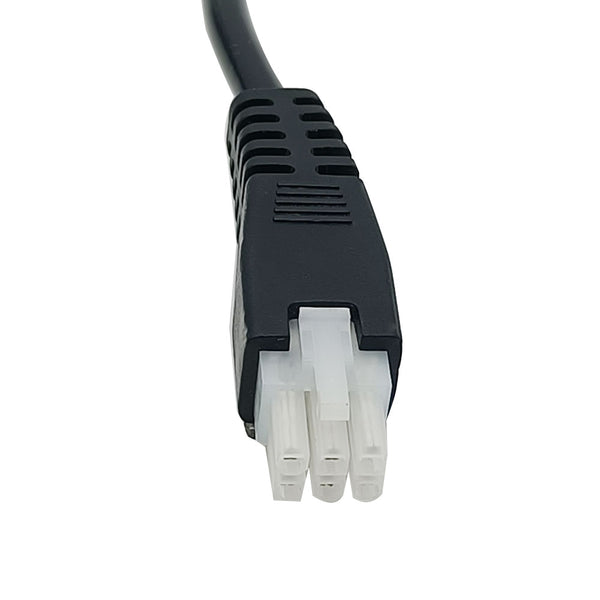

2) Branchez quatre vérins électriques au contrôleur.
3) Branchez la poignée de commande au contrôleur.

Comment régler le mode de contrôle:
Le contrôleur dispose de deux modes de contrôle sélectionnables, le mode d’interblocage et le mode momentané. Vous pouvez passer d'un mode de contrôle à l'autre de la manière suivante:
Presser et maintenez enfoncé simultanément sur le bouton de réinitialisation du contrôleur et sur le bouton <UP> de la poignée de commande ou de la télécommande pendant 8 à 9 secondes.

Opération dans différents modes de contrôle :

1. Mode de contrôle d’interblocage:
1.1 Opération via la poignée de commande:

1) Appuyez sur le bouton ▲ de la poignée de commande, quatre vérins s'étendent vers l'extérieur en même temps, ils atteindront la course maximale en même temps et s'arrêteront automatiquement. Pendant le fonctionnement, vous pouvez également appuyer sur n'importe quel bouton pour arrêter quatre vérins en même temps.
2) Appuyez sur le bouton ▼ de la poignée de commande, quatre vérins se rétractent vers l'intérieur en même temps, ils se rétractent complètement en même temps et s'arrêtent automatiquement. Pendant le fonctionnement, vous pouvez également appuyer sur n'importe quel bouton pour arrêter quatre vérins en même temps.

1.2 Opération via la télécommande:
1) Appuyez sur le bouton ▲ de la télécommande, quatre vérins s'étendent vers l'extérieur en même temps, ils atteindront la course maximale en même temps et s'arrêteront automatiquement. Pendant le fonctionnement, vous pouvez également appuyer sur n'importe quel bouton pour arrêter quatre vérins en même temps.
2) Appuyez sur le bouton ▼ de télécommande, quatre vérins se rétractent vers l'intérieur en même temps, ils se rétractent complètement en même temps et s'arrêtent automatiquement. Pendant le fonctionnement, vous pouvez également appuyer sur n'importe quel bouton pour arrêter quatre vérins en même temps.

2. Mode de contrôle momentané :
2.1 Opération via la poignée de commande:
1) Appuyez et maintenez le bouton ▲ de la poignée de commande, quatre vérins électriques s'étendent vers l'extérieur en même temps ; Relâchez le bouton, quatre vérins électriques s'arrêtent.
2) Appuyez et maintenez le bouton ▼ de la poignée de commande, quatre vérins électriques se rétractent vers l'intérieur en même temps ; Relâchez le bouton, quatre vérins électriques s'arrêtent.

2.2 Opération via la télécommande:
1) Appuyez et maintenez le bouton ▲ de la télécommande, quatre vérins électriques s'étendent vers l'extérieur en même temps ; Relâchez le bouton, quatre vérins électriques s'arrêtent.
2) Appuyez et maintenez le bouton ▼ de la télécommande, quatre vérins électriques se rétractent vers l'intérieur en même temps ; Relâchez le bouton, quatre vérins électriques s'arrêtent.

Fonction de réinitialisation:
Lorsque le système est utilisé pour la première fois, ou lorsque le système ne fonctionne pas correctement, ou lorsque les vérins électriques ne sont plus parfaitement synchronisés, vous pouvez réinitialiser le contrôleur par l'une des trois méthodes suivantes.
Méthode 1 : Appuyez et maintenez deux boutons de la poignée de commande en même temps pendant plus de 7 secondes.
Méthode 2 : Appuyez et maintenez le bouton reset du contrôleur et le bouton ▼ de la poignée de commande en même temps pendant plus de 7 secondes.
Méthode 3 : Appuyez et maintenez le bouton reset du contrôleur et le bouton ▼ de la télécommande en même temps pendant plus de 7 secondes.

État de fonctionnement et indicateurs LED :
1. La mise sous tension est normale : Le voyant vert est allumé, et le voyant rouge est éteint.
2. Travail normal : Le voyant vert est allumé, le voyant rouge est allumé, et le voyant rouge est éteint une fois le travail terminé.
3. Surcharge : Le voyant vert est allumé, et le voyant rouge est allumé. À ce stade, il ne peut pas fonctionner normalement et doit d'abord être réinitialisé.
4. L'erreur est trop importante : Le voyant vert clignote, et le voyant rouge est éteint. À ce stade, il ne peut pas fonctionner normalement et doit d'abord être réinitialisé.
5. Basse tension : Le voyant vert est éteint, et le voyant rouge est éteint.
6. Échec du capteur Hall : Le voyant vert est éteint, et le voyant rouge clignote.
7. Pendant l'opération de réinitialisation : Le voyant vert clignote, et le voyant rouge clignote. Lorsque la réinitialisation est terminée, le voyant vert est allumé, et le voyant rouge est éteint.
